Deskripsyon
Yo itilize ekipman an kòm yon pwen revokasyon pou kab feeder pou konekte ak kab gout nan sistèm rezo kominikasyon FTTx. Fib splicing, divize, distribisyon ka fèt nan bwat sa a, epi pandan se tan li bay pwoteksyon solid ak jesyon pou bilding rezo FTTx la.
Karakteristik
- Total estrikti ki fèmen.
- Materyèl: PC + ABS, mouye-prèv, dlo-prèv, pousyè-prèv, anti-aje, nivo pwoteksyon jiska IP54.
- Blocage pou kab feeder ak gout kab, fib splicing, fikse, depo, distribisyon ... elatriye tout nan yon sèl.
- Kab, pigtails, kòd patch yo ap kouri nan pwòp chemen san yo pa deranje youn ak lòt, kasèt kalite SC / LC / PLC enstalasyon adaptè, antretyen fasil.
- Panèl distribisyon ka ranvèrse, kab feeder ka mete pa pò ekspresyon, fasil pou antretyen ak enstalasyon.
- Kabinè a ka enstale pa fason ki monte nan miray-oswa poto-monte, apwopriye pou tou de itilizasyon andedan kay la ak deyò.
Spesifikasyon
1, kondisyon anviwònman an
- Tanperati travay:-40 degre -+85 degre
- Imidite relatif: Mwens pase oswa egal a 85% (+30 degre)
- Presyon atmosferik: 70KPa-106Kpa
2, Fichye teknik prensipal
- Pèt ensèsyon: Mwens pase oswa egal a 0.2dB
- Pèt retounen UPC: Pi gran pase oswa egal a 50dB
- Pèt retounen APC: Pi gran pase oswa egal a 60dB
- Lavi ensèsyon ak ekstraksyon: > 1000 fwa
3,Thunder-prèv done teknik
- Aparèy baz la izole ak kabinè a, rezistans izolasyon se mwens pase 2MΩ/500V (DC); IR Pi gran pase oswa egal a 2MΩ/500V
- Vòltaj kenbe tèt ant aparèy tè ak kabinè a se pa mwens pase 3000V (DC) / min, pa gen twou, pa gen flashover; U pi gran pase oswa egal a 3000V
Tablo konfigirasyon
Manyèl Enstriksyon
|
Modèl |
Gwosè (Pic 1) A * B * C (mm) |
Kapasite maksimòm |
Gwosè enstalasyon D (mm) |
Nan pi gwo dyamèt kab (mm) |
Gwosè priz kab (mm) |
|
GFS-8ZT |
235*126*52 |
8 |
225 |
10 |
Ø5 |
Tablo 1 Modèl ak konfigirasyon

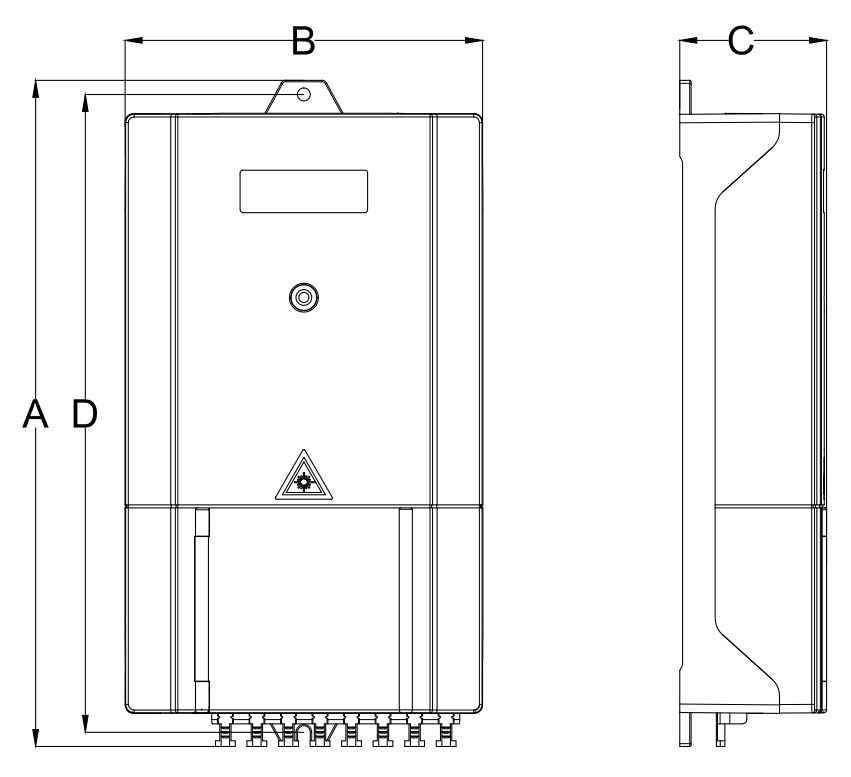

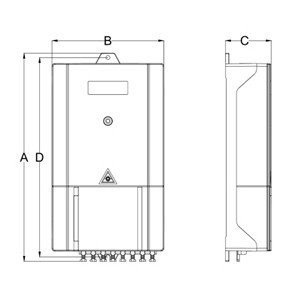

Pic 1 Gwosè bwat

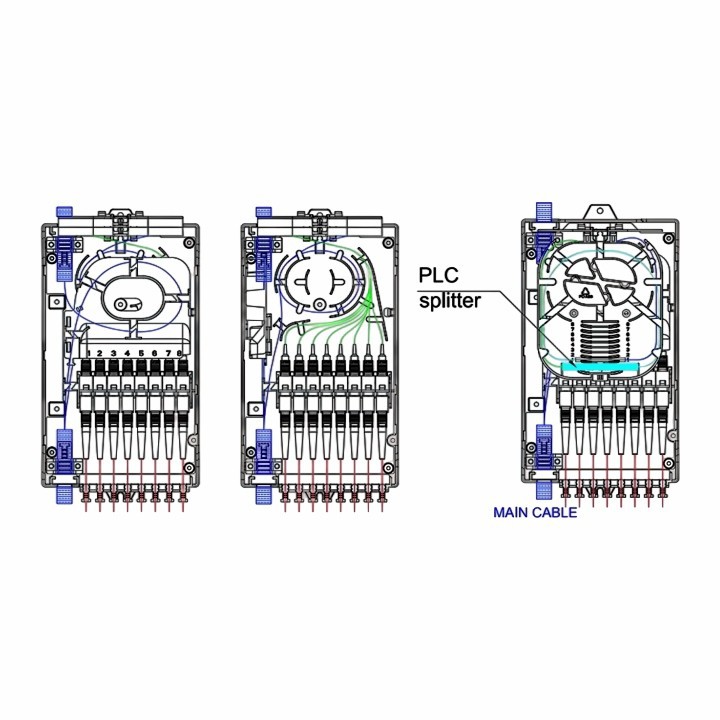

Fason kab pwodwi
Pic. 2 Fason kab
Enstalasyon
1．Mi-monte enstalasyon

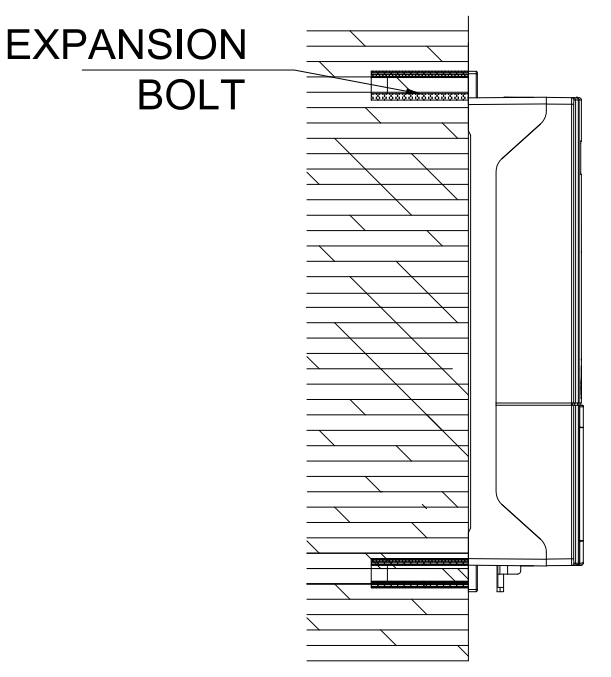

Fè 2 twou sou miray la ki baze sou gwosè a nan tablo 1, mete boulon ekspansyon an Φ7.5 * 40, mete bwat la matche ak twou yo epi sèvi ak boulon pou tache. (Pic 3)
Pic 3 Enstalasyon sou miray la
Pwodwi pou Telefòn
- 1. Manyèl Itilizatè yo*1
- 2. Pwodwi pou Telefòn sak * 1
